1.气门组的组成

气门组件由气门、气门座圈、气门导管、气门弹簧、气门弹簧座、气门锁片（锁销）等组成。

2.气门组的结构

气门组包括气门、气门导管、气门座及气门弹簧等零件。

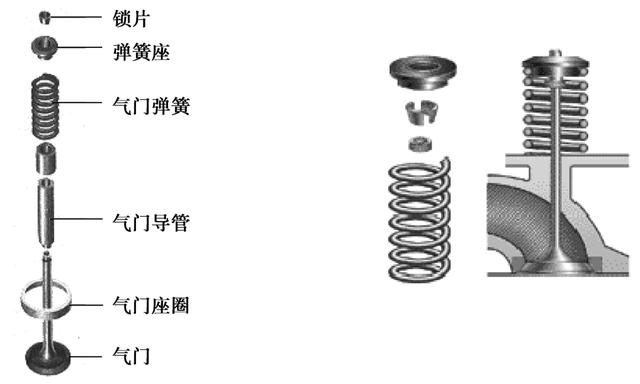

气门组

（1）气门

气门用来封闭气道。气门分成进气门和排气门两种。气门由气门头和杆身两部分组成。

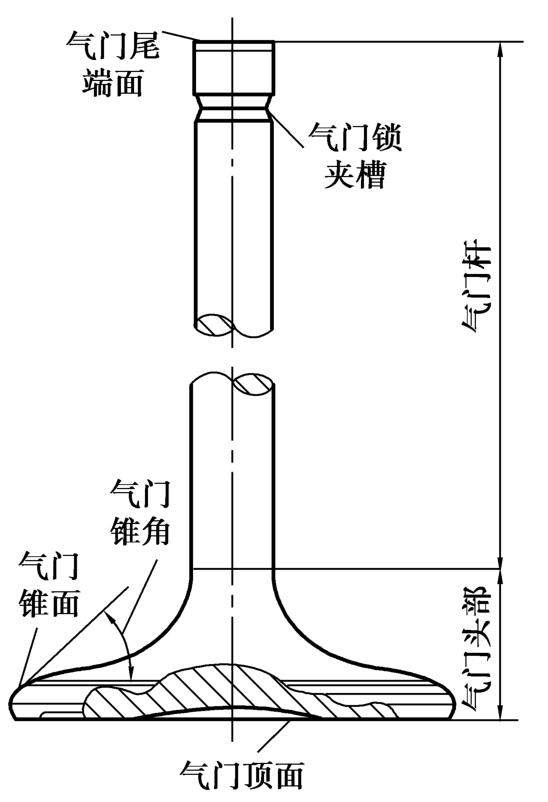

　气门

气门头部是一个具有圆锥斜面的圆盘，气门锥角一般为45°，进气门锥角也可能为30°。气门头边缘应保持一定厚度，一般为1～3mm，以防工作中被冲击损坏和高温烧蚀。气门密封锥面与气门座配对研磨。多数发动机进气门头部直径比排气门大，如两气门大小相同时，排气门一般有记号。

1）功用

①起导向作用，保证气门作直线往复运动。

②起导热作用，将气门头部传给杆身的热量，通过汽缸盖传出去。气门杆与导管之间一般留有0.05～0.12mm的间隙。

2）气门头部的结构形式

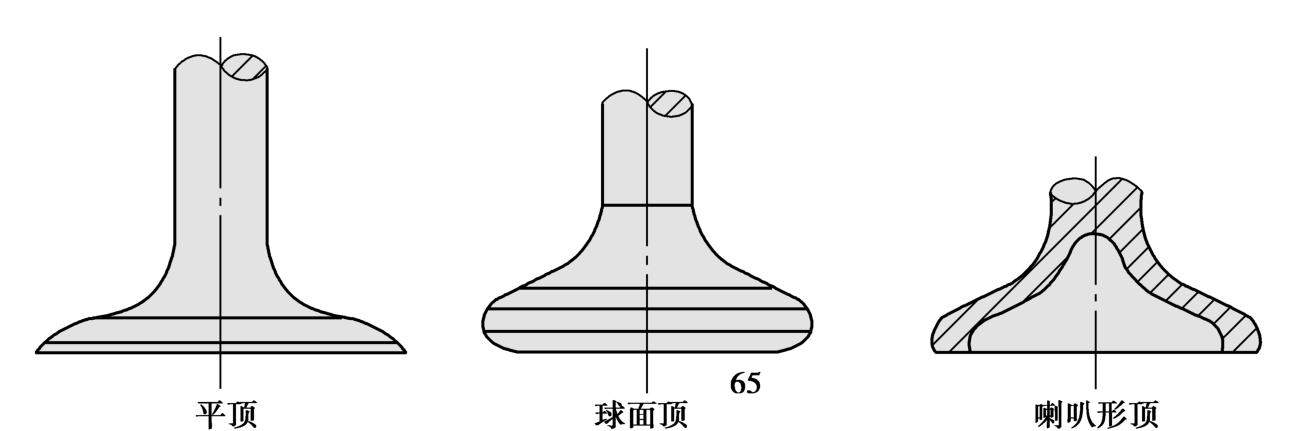

气门头部有平顶式、球面顶式和凹顶（喇叭）式三种结构形式。

　气门头部
