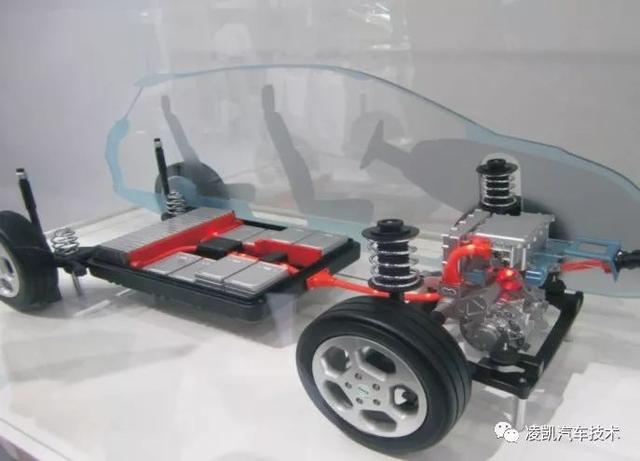

一、纯电动汽车的特点
没有了发动机和燃油箱，动力输出装置和能源类别发生了具大变化；用永磁同步电机取代了发动机，（高压）动力电池取代了化石能源燃料。

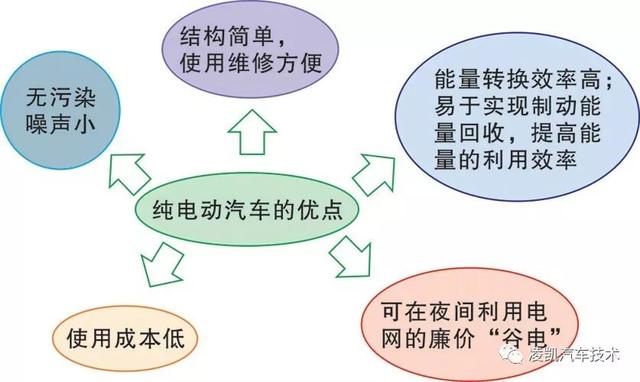

二、纯电动汽车的优点
三、北汽新能源汽车部分产品

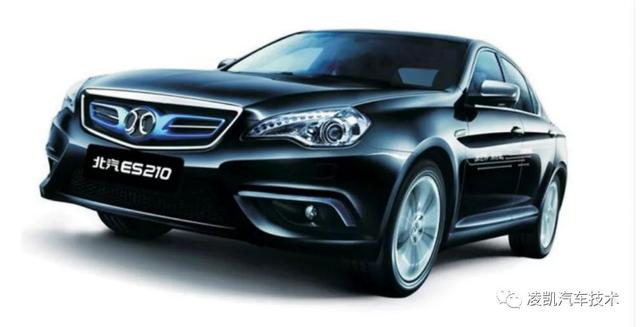

1. ES210
ES210纯电动汽车
高性能锂离子动力电池
高效节能永磁同步电机
北汽自主研发的高可靠性整车控制器
纯电力驱动

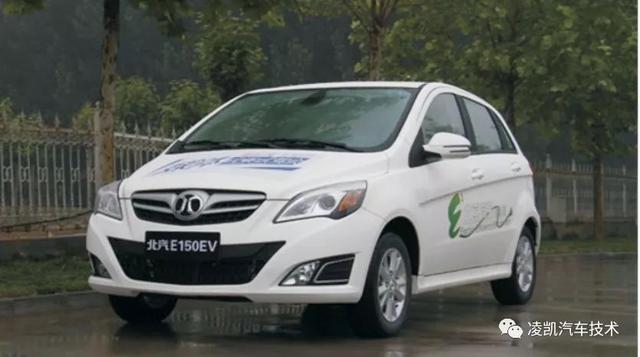

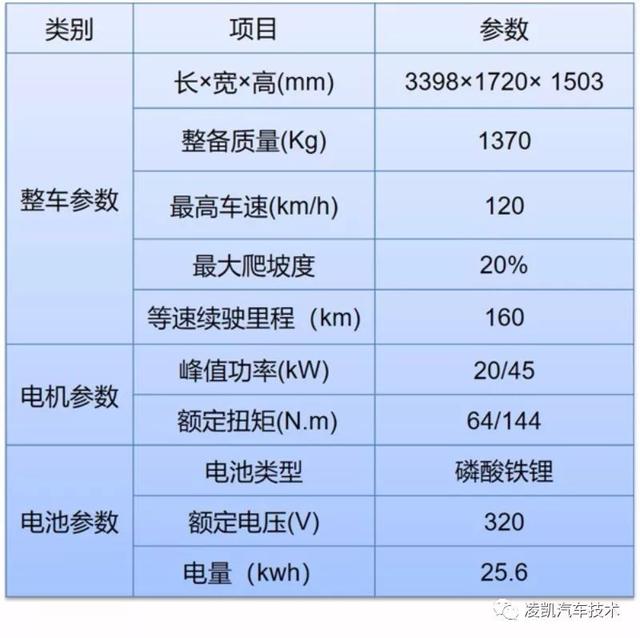

2. E150EV
E150EV
高性能磷酸铁锂电池
高效节能永磁同步电机
北汽自主研发的高可靠性整车控制器
纯电力驱动

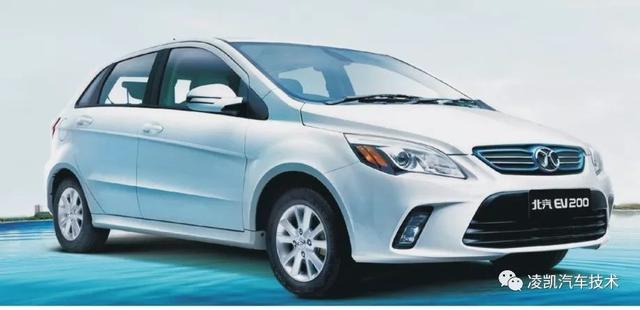

3.EV200

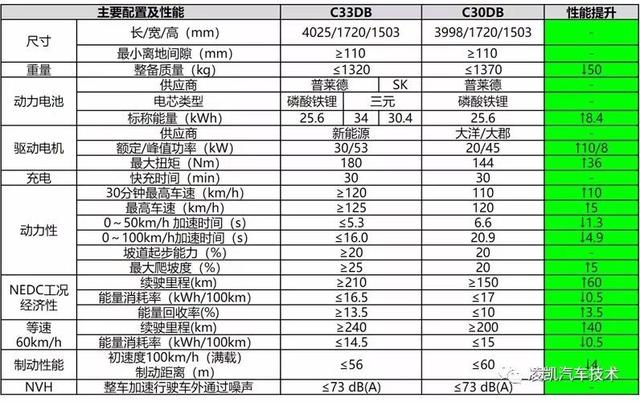

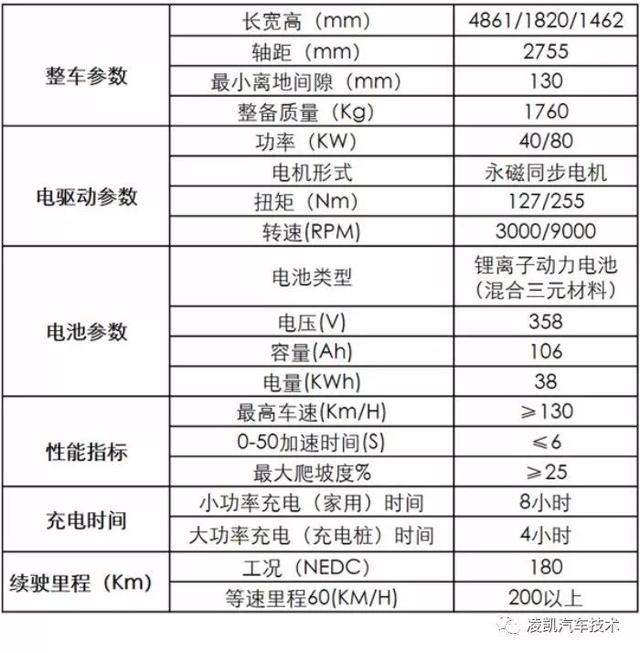

整车性能参数及技术提升

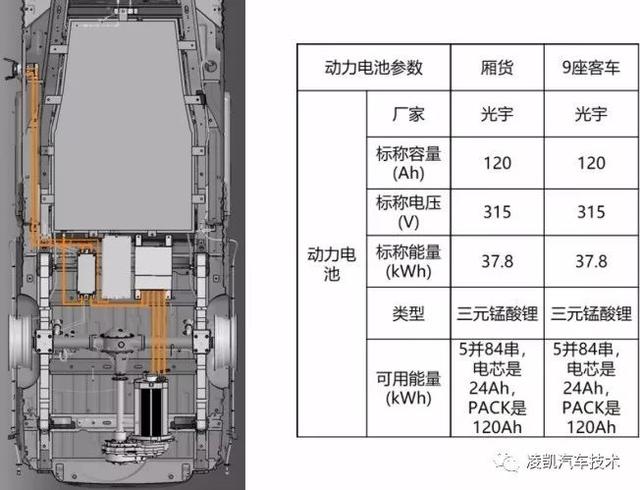

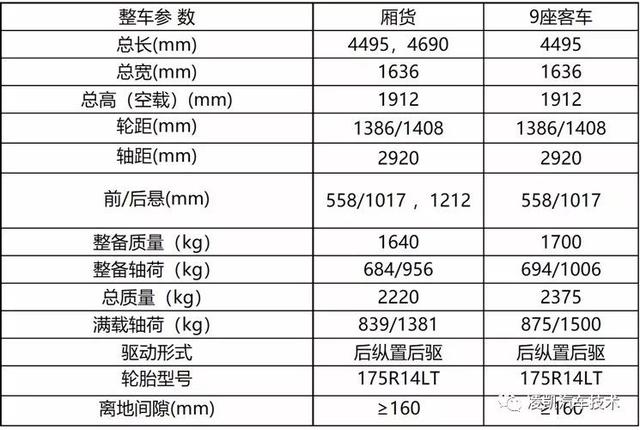

4. M30经济型小客车
四、纯电动汽车结构
1. ES210

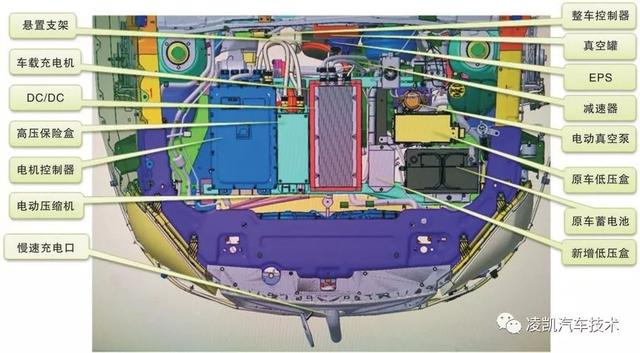

ES210纯电动汽车前舱零部件安装位置如下图所示

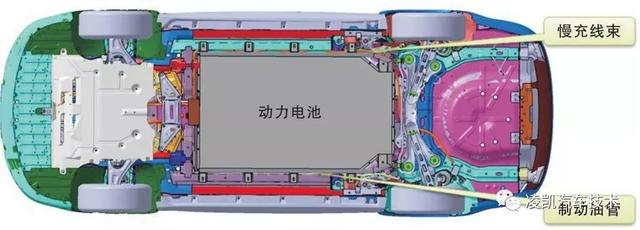

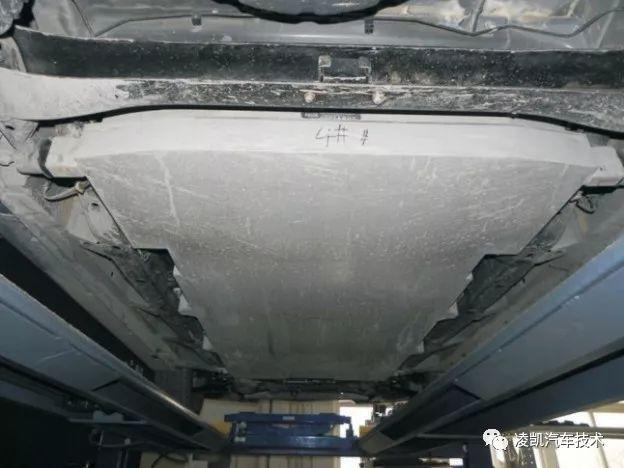

北汽ES210动力电池和充电线束安装在车辆底部，如下图所示。
2. 北汽EV200
EV200前机舱布置图如下图所示
3. 北汽E150EV

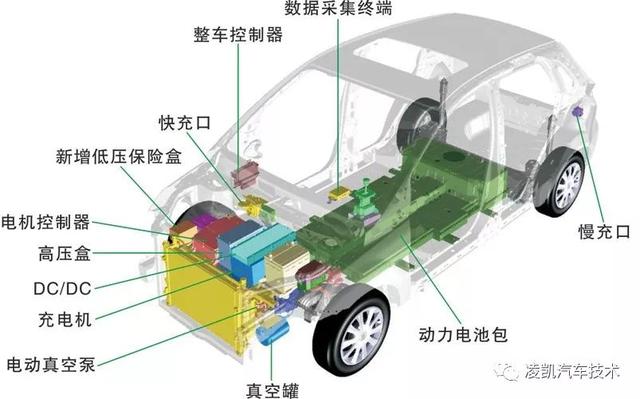

E150EV车辆零部件安装位置如下图所示
五、主要部件介绍

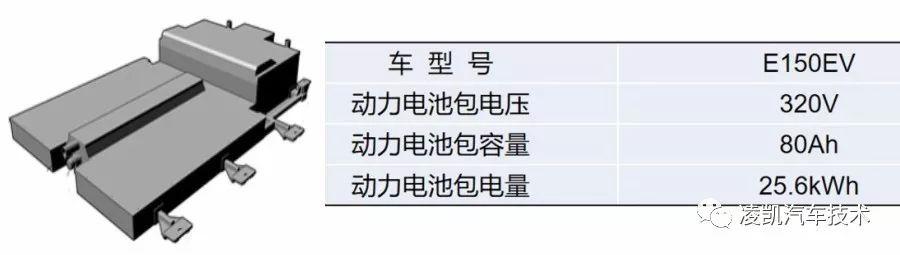

1. 动力电池
动力电池包主要的功用：
（1）提供动力；
（2）电量计算；
（3）温度、电压、湿度检测；
（4）漏电检测、异常情况报警；
（5）充放电控制、预充电控制；
（6）电池一致性检测；
（7）系统自检等。
提示：车辆行驶过程中，随着电量的消耗，SOC表上指针的数值会逐渐减小。当SOC减小到30%以下时，SOC表上的电量不足指示灯会点亮，提示用户尽快对车辆进行充电。

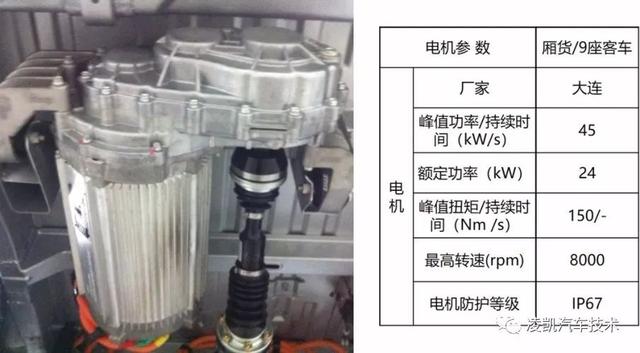

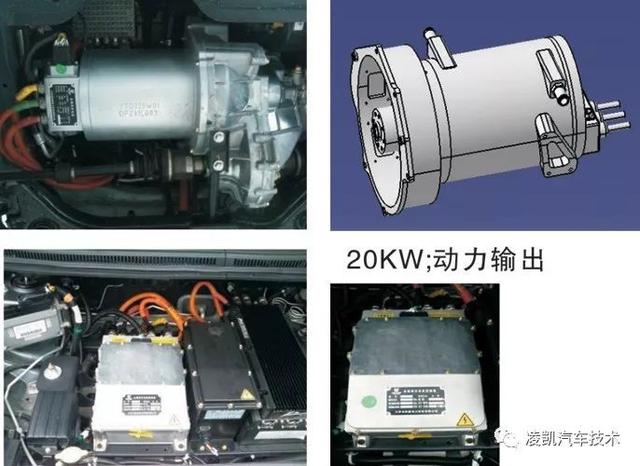

2. 驱动电机
（1）驱动电机控制器其将动力电池提供的直流电，通过调频然后输出给电机；
（2）通过电机的正转来实现整车加速、减速；通过电机的反转来实现倒车；
（3）其通过有效的控制策略，控制动力总成以最佳方式协调工作。

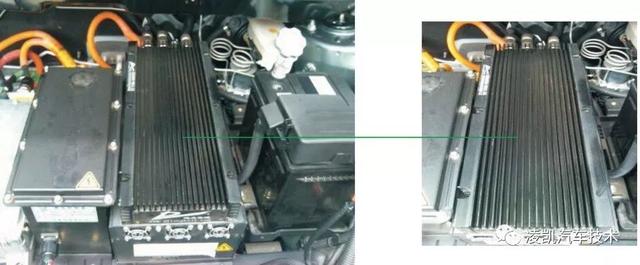

3. DC/DC变换器
DC-DC变换器安装于前机舱位置，其主要功能是在车辆启动后将动电池输入的高压电转变成低压12V向蓄电池充电，以保证行车时低压用电设备正常工作。

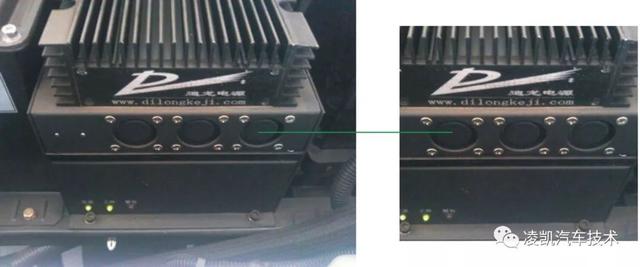

4. 车载充电机
每辆电动汽车都配有车载充电器、用于对动力电池充电。

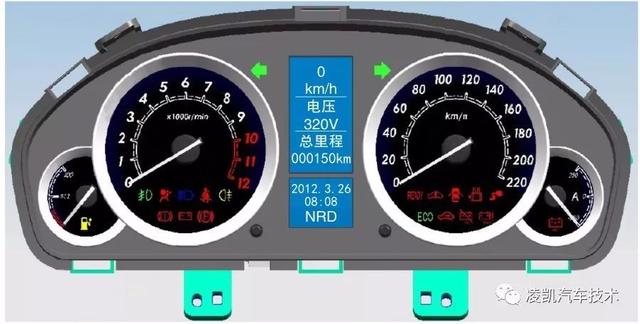

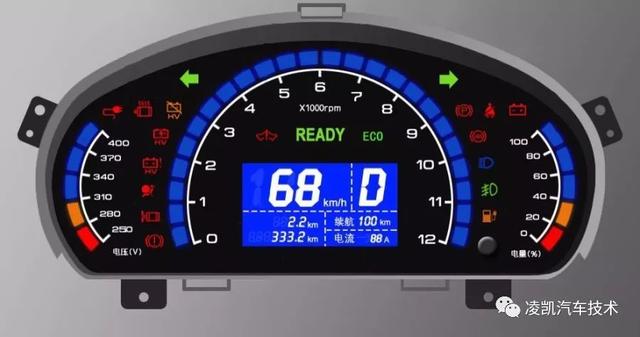

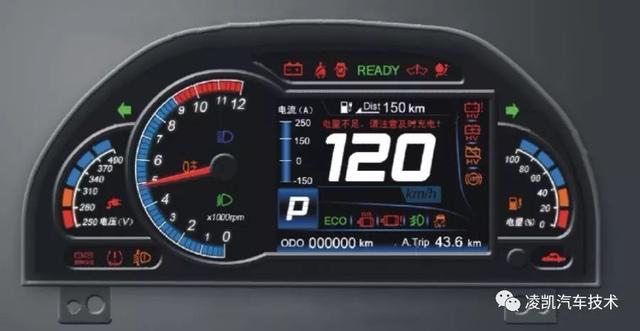

5. ES210中控仪表台
6. E150EV中控仪表台
7. M30经济型中控仪表台

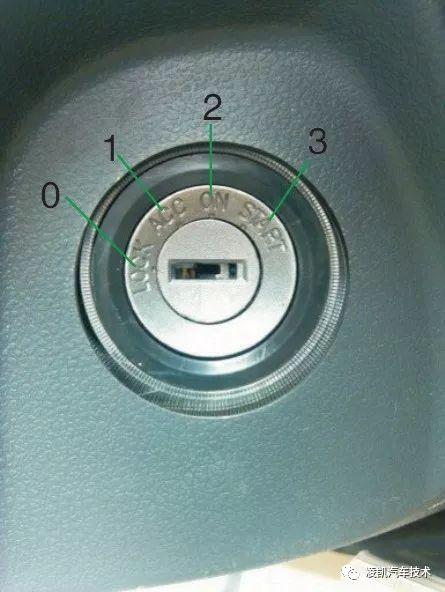

8. E150EV启动开关
（1）启动开关分为四个档位：
位置0（LOCK）
拔下启动钥匙
方向盘锁
大多数电路不能工作
位置1(ACC)
转向解锁
个别电器和附件可以工作
位置2(ON)
所有的仪表、警告灯和电路可以工作，高压上电，进入行车准备状态。
位置3(START)
车辆起动挡。
（2）解除方向锁
插入启动钥匙，再将启动钥匙向1档位置转动时，稍微转动方向盘，可以解除方向锁。
（3）锁止方向盘
拔下钥匙后，转动方向盘，直到被锁止。

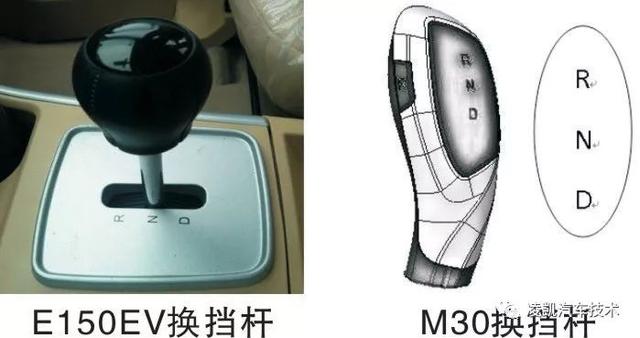

9. E150EV和M30换挡杆
（1）换档杆有三个位置：
档位指示位于换档杆手柄盖板上。
选择前进挡D：在换档之前，请先踩制动踏板，否则档位选择无效。
选择倒档R：在选择倒档前，确保车辆处于静止状态，然后，踩下制动踏板，轻轻压下手柄，再挂档。
选择空档N：在选择空档前，确保车辆处于静止状态。
（2）驾驶时的注意事项：
起动车辆前请确认手柄处于N档位置。
在车辆运行过程中请勿换挡。
车辆使用完毕后（因此车型未设置P档位）应将手制动拉紧起到固定车辆的作用，以防车辆出现溜车现象。
内容来源：
《图解汽车构造与原理》 化学工业出版社 主编：于海东 |
